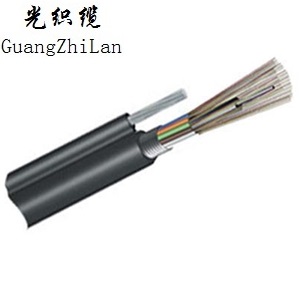

GYTC8A 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯用一層涂塑鋁帶（APL）縱包后，和鋼絲絞線集成到一個8字型的聚乙烯護套內。
·產品特點
· 鋼絲絞線具有極高的抗拉度，便于自承式架空敷設，降低安裝成本
· 具有良好的機械性能和溫度性能
· 松套管材料本身具有良好的耐水解性能和較高的強度
· 管內充以特種油膏，對光纖進行了關鍵性保護
· 采用下列措施來確保光纜的防水性能：
- 單根鋼絲中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 涂塑鋁帶（APL）防潮層
·產品標準
GYTC8A 光纜符合 YD/T 1155-2001 和 IEC 60794-1 標準
·光學特性
G.652
G.655
50/125μm
62.5/125μm
衰減
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
帶寬(A級)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
數值孔徑
0.200±0.015NA
0.275±0.015NA
光纜截止波長
≤1260nm
≤1480nm
·結構參數
光纜型號
光纖數
套管數
填充繩數
光纜直徑
mm
光纜重量kg/km
允許拉伸力
長期/短期
Term N
允許壓扁力
Term
N/100mm
彎曲半徑
靜態/動態
GYTC8A-2~6芯
2~6
1
4
9.5×18.3
218
600/1500
300/1000
10D/20D
GYTC8A-8~12芯
8~12
2
3
GYTC8A-14~18芯
14~18
GYTC8A -20~24芯
20~24
GYTC8A-26~30芯
26~30
5
0
儲存、使用溫度: -40℃ 至 + 70℃
